Канализационные колодцы. Схема и описание.

Назначение канализации.
Многоэтажные, одноэтажные, частные дома и квартиры, дачи, города, населённые пункты, промышленные предприятия нуждаются в удалении образующихся различных видов отбросов. Промышленные и бытовые канализационные отбросы, нечистоты имеют в своём составе вещества, как органического так и минерального происхождения; при скоплении на территориях городов, промышленных зон они разлагаются, подвергаясь гниению, загрязняют атмосферный воздух, почву и подземные воды, водоёмы.
Для удаления нечистот за пределы предприятия, многоэтажного, одноэтажного загородного, частного, дома, населённых пунктов применяют два способа: вывоз нечистот, сбор в коллекторных колодцах, сплав их по трубам и каналам систем наружной канализации. Последний способ более совершенный. Сплав сточных вод по трубам и каналам делается только при достаточном содержании воды в канализационных стоках. Это может быть реализовано при наличии в населённых пунктах системы водоснабжения с водопотреблением в сутки, не менее 60 литров на каждого жителя.
Отводимые канализационной сетью грязные воды называются сточными. Сточные воды, предназначенные для транспортирования в канализационную систему, классифицируют:
- технологического, производственного происхождения – от фабрик и заводов;
- хозяйственно - фекальные – от уборных, прачечных, кухонь, бань, многоэтажного, одноэтажного, загородного, частного, дома;
- атмосферные и ливневые – образующиеся в результате выпадения атмосферных осадков.
Канализационные отходы, удаляемые из многоэтажного или частного загородного дома, дачи через коллекторные отстойники, колодцы по сети наружной канализации и трубопроводов канализации, за границы населённых пунктов, транспортируют в водоёмы, расположенные ниже горизонтального уровня - в низинах. Что бы защитить водные ресурсы от загрязнения, сточные воды предварительно подвергаются очистке и обеззараживанию на очистных сооружениях систем канализации.
Система отвода сточных вод, нечистот удаления их за границы предприятия, многоэтажного, частного загородного дома, дачи, населённых пунктов к местам очистки, перекачка насосами на более высокий горизонтальный уровень, с целью обеспечения дальнейшего транспортирования по трубам самотёком выпуск обеззараженных, очищенных вод в водоёмы называется наружной канализацией.

Устройство местной канализации.

Автономная канализация.

Для загородного, частного дома, дачи где нет централизованной канализации, могу предложить такое решение.
Купить или дома изготовить некоторое количество тротуарной плитки «кирпичик» 6 см толщиной, возможно толще. Вы это можете сделать бесплатно, своими руками. Вырыть, для устройства сбора сточных вод канализационного колодца яму, на дне устроить стяжку, или выложить дно той же плиткой для исключения усадки строительной конструкции, наружную канализацию для загородного дома сделать своими руками бесплатно возможно.
Вкруговую положить кладку на цементном растворе нужной высоты, не забывая при этом делать надёжные, встроенные опоры для обслуживания колодца, очистки труб, дальнейшего строительства канализационного колодца. Предлагаю заделывать в кладку поперёк цилиндра канализационного колодца, попарно, прочную арматуру, что бы можно было уложить деревянный щит под ноги при строительстве наружной канализации сточных вод загородного частного дома, дачи по мере выполнения кладки вверх. Сделать методом вибролитья своими руками, имея вибростол армированные металлом бетонные плиты нужных размеров, необходимо закрыть образовавшийся сверху колодец, оставить канализационный люк для обслуживания труб. Верх канализационного колодца должен быть деланным герметичным для предотвращения смывания верхнего слоя почвы, грунта атмосферными осадками в канализацию.
Почему предлагаю Кладку канализационного колодца делать кольцевым способом –  этот вариант обеспечивает наилучшую прочность конструкции под действием внешних сил.
Канализация.

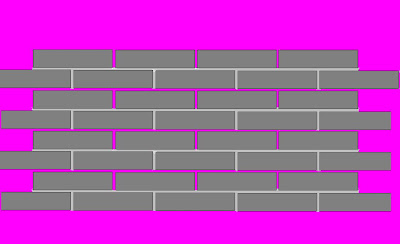

Кладка отстойника канализации, канализационного колодца в пустошовку. Пример.
Канализация. Преимущество деланной выгребной ямы для местной автономной наружной канализации загородного частного дома, дачи используя тротуарную плитку, бетонное вибролитьё очевидны, обеспечивается постепенность, последовательность работ.
Нет необходимости использовать грузоподъёмную технику на погрузке, разгрузке, монтаже при строительстве наружной канализации, канализационного колодца, значит так будет дешевле. Думаю, что будет дёшево купить другие строительные материалы.
Кольцевую кладку делать своими руками не сложно, важно изготовить правильно первый ряд раскладки канализационного колодца, кирпичную кладку наружной канализации надо контролировать при помощи строительного уровня (вертикальность, горизонтальность), проверять диаметр выгребной, канализационной ямы, данной схемы автономной наружной канализации сточных вод загородного частного дома, дачи. Способ контроля каменной кладки канализационного колодца то же прост – все зазоры снизу доверху должны получаться одинаковы, все швы по вертикали будут выстраиваться в вертикальную линию. Не забывайте о перевязке кладки при устройстве канализационной ямы. Швы меж плиточные должны проходить по центрам отдельных камней в верхнем и нижнем рядах.Канализация.
Кладка отстойника автономной наружной канализации должна делаться на песчано цементный раствор с соотношением цемент, песок 1:3 или на водостойкий клей. Не применять для кладки канализационного колодца строительную известь.

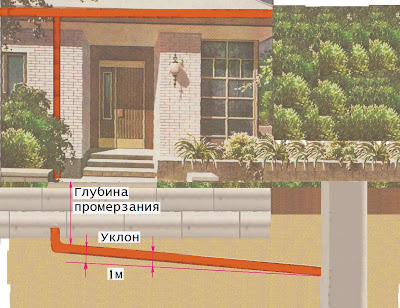

Заглубление канализационных труб отвода сточных вод в грунт проводить под углом не менее 10%, глубиной от поверхности земли более 1,5 метра для исключения возможности промерзания.

Канализация в частном доме.

Нормальное функционирование автономной наружной канализации для загородного, частного дома, дачи обеспечивают канализационные колодцы отстойник и накопитель.
Фекальные массы должны свободно попадать в отстойник канализации, для этого отборная труба, располагается ниже, по уровню подающей.
Устройство подобного рода канализационной схемы возможно, если позволяет уровень грунтовых вод. То, что можно сделать своими руками.
Автономная канализация такого типа должна быть удалена от колодцев, труб водообеспечения частного загородного дома, дачи.
Одной из проблем местной наружной канализации построенной своими руками может быть смывание грунта атмосферными осадками, образование промоин на поверхности для этого необходимо обеспечить отвод дождевой и талой воды от канализационных колодцев, бетонирование, гидроизоляцию верхней части подземных сооружений автономной канализации частного загородного дома, дачи.
Очень важно.
При производстве земляных работ на глубине, когда Вы будете выкапывать канализационные колодцы, заниматься прокладкой труб, необходимо соблюдать меры безопасности: работающих должно быть не менее 3-х человек, один внизу два на верху, на случай обвала. По высоте ямы отстойника наружной канализации частного загородного дома, дачи необходимо устанавливать распорки для предотвращения обвала. По периметру ямы уложить деревянные щиты. Необходимо так же соблюдать угол отсыпки.
Яма должна быть ограждена, обозначена. Обеспечить отвод сточной дождевой воды для предотвращения обвалов грунта.
Канализация подобная этой, сделать своими руками не сложно, способна снизить ваши затраты на строительство дома. Пользуясь канализационной системой, описанной в этой статье, вы будете чувствовать себя комфортно.
Автономная канализация в таком варианте позволяет длительное время обходится без выкачки и предоставляет удобства почти не отличающиеся от городских.

Дачный туалет.

Внешний, дачный туалет, расположенный в не дома, при отсутствии канализации  необходимо выносить от жилого строения более, чем 12 метров.
Располагать дачный туалет возможно в наиболее удалённых точках садового участка под прикрытием зелени листьев деревьев или использовать для прикрытия хозяйственные постройки.
Для того, что бы защитить грунтовые, подземные воды от канализационных нечистот, канализационную яму, колодец, изготавливают герметичной, бетонные или кирпичные стенки, днище наружной автономной канализации, в этом случае обрабатываются специальными, герметизирующими составами на основе цемента или битума предотвращающими проникновение канализационных стоков в землю. Дно выгребной ямы, колодца, необходимо оборудовать уклоном в сторону выгреба. Строящийся дачный туалет необходимо обеспечить вентиляционным коробом, трубой, отводящим газы из ямы, возникающие в связи с брожением нечистот, через крышу, выше крыши. Одновременно под козырьком навеса оставляется вентиляционное отверстие в стенке ограждения.
Канализация своими руками. Внутренняя канализационная система.
Внутренняя канализационная система необходима для отвода сточных вод от различных санитарных приборов, установленных в здании, отвода нечистот в наружные канализационные системы.

Канализационные трубы.

Канализация предприятия, многоэтажного, частного загородного дома, дачи устроена из выпусков, стояков, отводных труб. Ранее для отвода сточных вод применялись  чугунные трубы, соответствующие фасонные изделия, отливки. В настоящее время повсеместное применение нашли полиэтиленовые, пластиковые трубы.
Отводные канализационные трубы от одиночных санитарных приборов – писсуаров, раковин, моек, ванн должны быть диаметром 50 миллиметров, от унитазов 100 миллиметров.
Трубопровод канализации предприятия, многоэтажного, частного загородного дома, дачи для отвода сточных вод устраивают с уклоном труб к стояку над полом с углом не менее - !%, в перекрытиях, под потолком. К канализационным   стоякам отводные трубы присоединяются через косые тройники, фасонные кресты под углом 45º и 60º. Строительство и монтаж трубопровода отводных линий допускается при поворотах на угол не менее 90º с устройством плавных поворотов трубопровода канализации из стандартных, монтажных, фасонных угольников.
Стояки необходимо монтировать на всём протяжении, за исключением вытяжной части из канализационных труб одинакового диаметра 50, 100 миллиметров – скрыто, по стенам открыто, в бороздах или коробах. В любом случае напротив ревизий устанавливаются люки с дверцей для удобства обслуживания канализации сточных вод.
Канализационные стояки в верхней части, на расстоянии не ниже 0,7 метра от кровли должны иметь вытяжные выходы. При проходах труб канализации предприятия, многоэтажного, частного загородного дома, дачи через стены, фундаменты для изменения направления пользуются угольниками 90º, 135º и применяют футляры из труб большего диаметра. К наружной сети подсоединение выполняется лотком в смотровом колодце.

Канализация.

Обслуживание.
Загородная, автономная канализация подобной конструкции в особом режиме обслуживания не нуждается, если канализационная система частного дома, дачи спроектирована с учетом всех необходимых потребностей. Важно своевременно освобождать канализационные колодцы, для предотвращения засоров. Причиной блокировки канализационных труб могут быть жировые отложения, несоответствие диаметра труб, отсутствие уклонов отводящих труб наружной канализации, посторонние предметы, промерзание если глубина закладки трубопровода выше глубины замерзания грунта.
